IPC класс 2 против класса 3: в чем разница?

2025-05-14

IPC класс 2 против класса 3: в чем разница?

В индустрии электронных взаимосвязей IPC означает глобальную торговую ассоциацию.и требования к электронным компонентамВ 1957 году он был создан при Институте печатных схем, который позже был преобразован в Институт взаимосвязи и упаковки электронных схем.
Эти организации регулярно публикуют спецификации и требования.Этот стандарт IPC помогает проектировать и изготавливать надежные, безопасные, высококачественные ПХБ.

Мы всегда говорим о IPC Класс 2 против Класс 3. Каковы основные различия между ними в производстве печатных плат?

В целом, класс IPC 2 является нормальным стандартом для большинства электроники, таких как потребительская электроника, промышленное оборудование, медицинское оборудование, коммуникационная электроника, питание и управление,транспорт, компьютеры, тестирование и т. д., в то время как класс 3 требуется для большей электроники, требующей большей надежности, такой как автомобильная, военная, морская аэрокосмическая и т. д.

Пустоты в ПТХ-медных покрытиях

Класс 3 √ Производство ПКБ	Класс 2 √ Производство ПКБ
Дырки ПТХ идеально покрыты. Никакой пустоты в PTH отверстии вообще.	Максимум 1 пустота в 1 PTH отверстие. Пустота должна быть маленькой. Пустота менее 5% от размера PTH отверстия. Максимум 5% отверстий с пустотами. Пустота меньше 90 градусов от сверла.

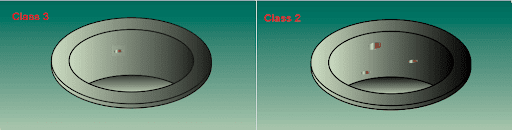

Пустоты в PTH

Voids in PTH – Finished Coating

Класс 3 √ Производство ПКБ	Класс 2 √ Производство ПКБ
Никакой пустоты. Макс. 1 пустота в 1 отверстии. Максимум 5% отверстий с пустотами можно увидеть. Длина отверстия составляет менее 5% от отверстия. Наибольшая длина пустоты менее 5%	Максимально три пустоты в одной дыре. Максимум 15% отверстий с пустотами. Длина отверстия меньше 10% от дырки. Наибольшая длина пустоты менее 5%

Выгравированная маркировка (нотация компонентов)

последние новости компании о IPC класс 2 против класса 3: в чем разница? 2

Класс 3 √ Производство ПКБ	Класс 2 √ Производство ПКБ
Отметки прозрачны. Оттиски слегка размыты, но их можно узнать. Награжденные следы не любят других следов меди.	Выгравированные следы не ясны, но их можно распознать. В случае отсутствия какой-либо части, не более 50% от символа. Награжденные следы не любят других следов меди.

Сода соломинка (пробел между маской сварки и базовым материалом)

последние новости компании о IPC класс 2 против класса 3: в чем разница? 3

Класс 3 √ Производство ПКБ	Класс 2 √ Производство ПКБ
Маска сварки, соединенная с базовым материалом, в хорошем состоянии. Нет разрыва между сварной маской и базовым материалом.	Ширина меди остается прежней. Медные следы покрыты сварной маской, и никакая сварная маска не отступает.

Проводник (следы меди) Расстояние между ними

последние новости компании о IPC класс 2 против класса 3: в чем разница? 4

Класс 3 √ Производство ПКБ	Класс 2 √ Производство ПКБ
Ширина медной следы такая же, как и в дизайне. Дополнительная медь составляет менее 20% от общей ширины следов меди.	Максимальное количество дополнительной меди составляет менее 30% от общей ширины следов меди.

Внешний слой кольцеобразных отверстий, поддерживаемых кольцами

последние новости компании о IPC класс 2 против класса 3: в чем разница? 5

Класс 3 √ Производство ПКБ	Класс 2 √ Производство ПКБ
Дырки в центре подложки. Минимальный размер кольца 0,05 мм.	Никакого прорыва кольца. Прорыв кольца менее 90 градусов.

Внеслойные кольцевые кольцевые отверстия без поддержки

последние новости компании о IPC класс 2 против класса 3: в чем разница? 6

Класс 3 √ Производство ПКБ	Класс 2 √ Производство ПКБ
Сверлите в центре подушек. Минимальный размер кольца 0,15 мм.	Никакого прорыва кольца. Прорыв кольца меньше 90 градусов.

Толщина поверхностного проводника (база и покрытие)

последние новости компании о IPC класс 2 против класса 3: в чем разница? 7

Класс 3 √ Производство ПКБ	Класс 2 √ Производство ПКБ
Минимальная медная облицовка - 20 мм.	Минимальная медная облицовка - 25 мм.

Промывка (остатки от нанесения покрытия)

последние новости компании о IPC класс 2 против класса 3: в чем разница? 8

Класс 3 √ Производство ПКБ	Класс 2 √ Производство ПКБ
Никаких остатков, когда мы делаем поперечные сечения. Если есть какая-то развязка, максимальный размер - 80 мм.	Никаких остатков, когда мы делаем поперечные сечения. Если есть какая-то раздражение, максимум 100 мм.

Остатки сварки

последние новости компании о IPC класс 2 против класса 3: в чем разница? 9

Класс 3 √ Производство ПКБ	Класс 2 √ Производство ПКБ
Максимальное количество остатков сварки под крышкой - 0,1 мм. Не остается остатков сварки на изгибаемых частях. Никакого влияния на следы или функции меди.	Остатки сварки под крышкой 0,3 мм. Не остается остатков сварки на изгибаемых частях. Никакого влияния на следы или функции меди.

Подробнее см. на сайте www.suntekgroup.net
