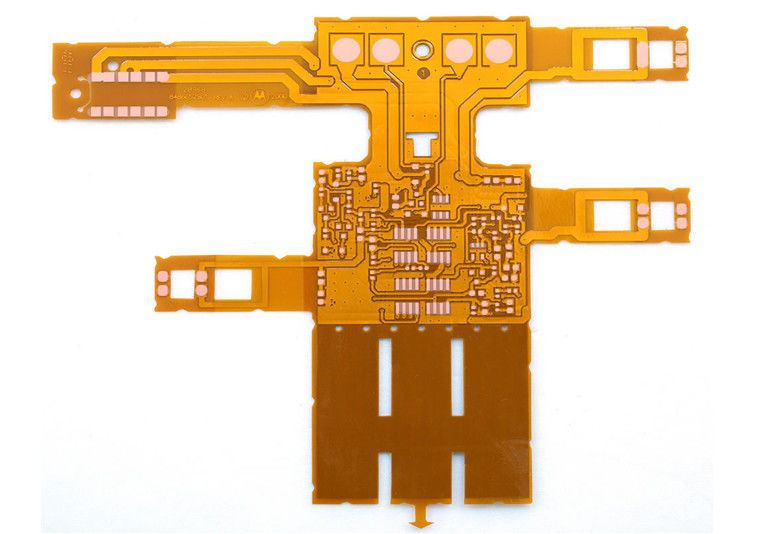

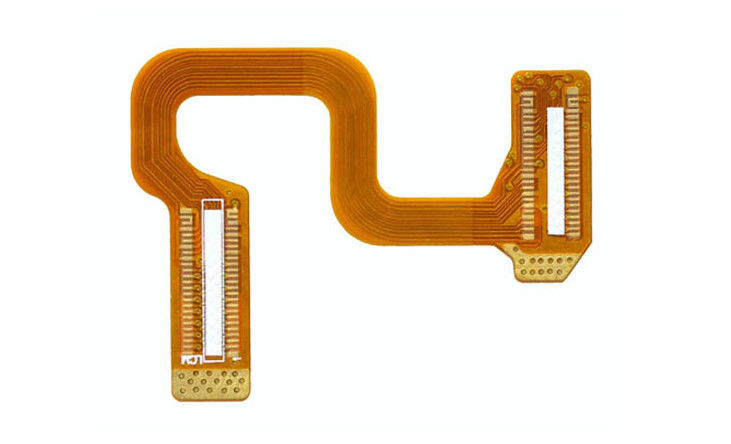

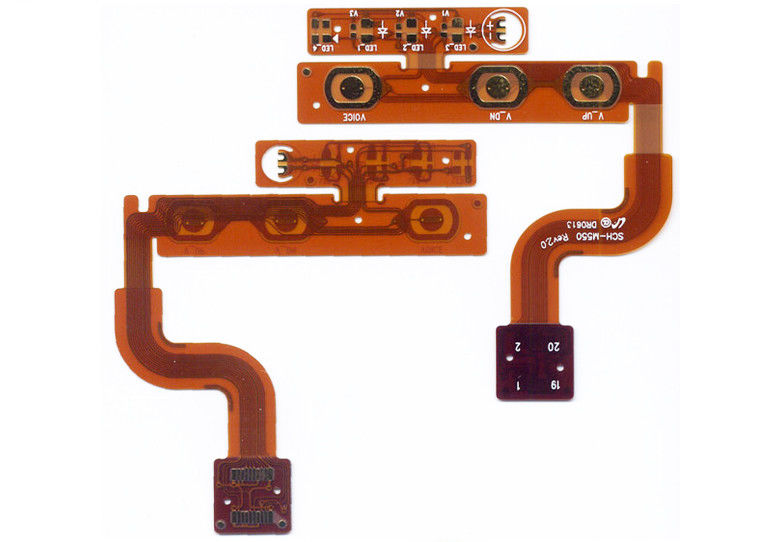

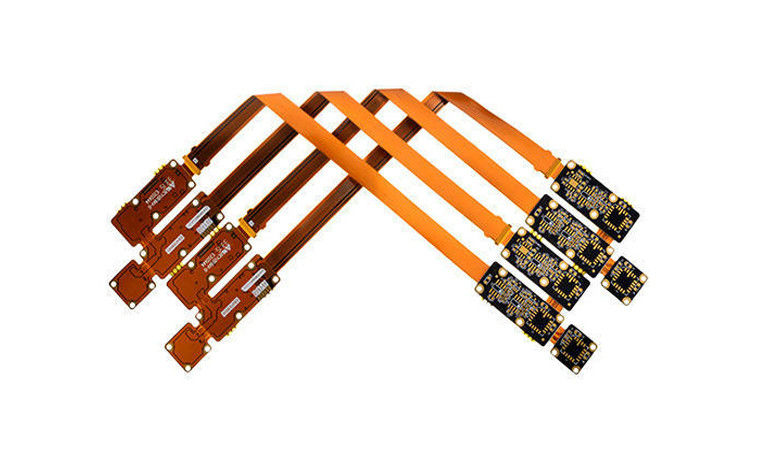

Гибкая печатная плата из полиимида 1-12 слоев 600 мм X 1200 мм
У нас есть современное производственное оборудование, профессиональные технологии, команда профессиональных инженеров, команда по закупкам, команда по контролю качества и хорошо обученные операторы, чтобы гарантировать гибкие печатные платы хорошего и стабильного качества.
Характеристики FPC:
1. FPC обеспечивает лучшее рассеивание тепла благодаря обтекаемому дизайну полиимидных ламинатов.
2. FPC обеспечивает лучшую электрическую производительность, поскольку их низкая диэлектрическая проницаемость обеспечивает быструю передачу электрических сигналов и снижает шум.
3. FPC предлагает очень долгий срок службы, его можно сгибать до 500 миллионов раз и придавать ему множество форм.
4. FPC может быть больше, чем жесткая печатная плата, ширина может составлять 500 мм, а длина - любой по вашему запросу.
5. FPC имеет очень легкий вес и не займет много места.
Возможности FPC:
| Элемент |
Возможность |
| Мин. толщина готовой платы |
0,05 мм |
| Макс. размер платы |
500 мм * 1200 мм |
| Мин. размер отверстия, просверленного лазером |
0,025 мм |
| Мин. размер отверстия, просверленного механически |
0,1 мм |
| Мин. ширина/зазор трассы |
0,035 мм/0,035 мм |
| Мин. кольцевое кольцо односторонней/двусторонней платы |
0,075 мм |
| Мин. внутреннее кольцевое кольцо многослойной платы |
0,1 мм |
| Мин. внешнее кольцевое кольцо многослойной платы |
0,1 мм |
| Мин. мостик Coverlay |
0,1 мм |
| Мин. отверстие паяльной маски |
0,15 мм |
| Мин. отверстие Coverlay |
0,35 мм * 0,35 мм |
| Мин. допуск одностороннего импеданса |
‘+/-7% |
| Мин. допуск дифференциального импеданса |
|
| Макс. количество слоев |
12L |
| Тип материала |
PI, Kapton |
| Марка материала |
Shengyi, Taiflex, Thinflex, ITEQ, Allstar, Panasonic, Dupont, Jiujiang |
| Тип материала усилителя |
FR4, PI, PET, сталь, AI, клейкая лента, нейлон |
| Толщина Coverlay |
12,5 мкм/25 мкм/50 мкм |
| Покрытие поверхности |
ENIG, ENEPIG, OSP, золотое покрытие, золотое покрытие + ENIG, золотое покрытие + OSP, Imm Silver, Imm Tin, лужение |
FAQ:
В1: Какие файлы вы используете при изготовлении печатных плат?
A1: Gerber, PCB, чертежи.
В2: Как вы обеспечиваете качество?
A2: Наш продукт на 100% протестирован электронным способом. Сборка печатных плат выполняется со 100% AOI, ICT, FT и визуальной проверкой, 100% рентгеновским контролем для BGA.
В3: Можем ли мы посетить вашу компанию?
A3: Конечно, добро пожаловать в нашу компанию, Suntek находится в индустриальном парке Xingsha, Чанша, провинция Хунань, Китай.
В4: Каково время выполнения заказа?
A4: Для образца требуется 3-5 рабочих дней, для серийного производства - 7-10 рабочих дней в зависимости от файлов и количества. Для сборки печатных плат требуется 15-20 рабочих дней.
В5: Будете ли вы хранить нашу информацию и файлы в секрете?
A5: Конечно, это наш основной принцип - хранить коммерческие секреты для защиты проектов наших клиентов. NDA может быть подписано в любое время.
В6. Как с вами работать?
A6: - Отправьте нам по электронной почте файл компоновки печатной платы, список BOM.
- Мы предоставим подтверждение ответа в течение 12 часов и ответим на предложение в течение 3-5 дней.
- Ожидание подтверждения цены, заказа и условий оплаты вашей компанией.
- Мы приступим к выполнению заказа.
