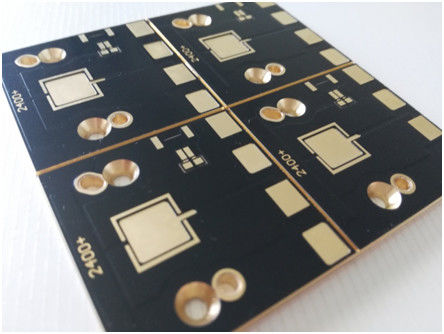

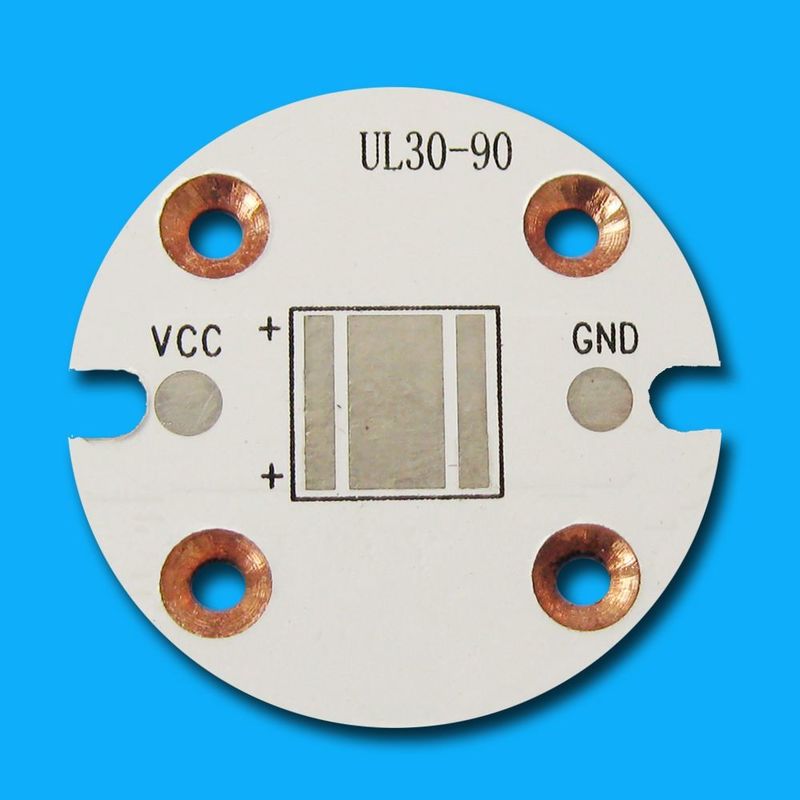

Многослойный дизайн печатных плат с металлическим сердечником, UL ROHS ISO9001 SMT PCB Board Fabrication
Мы, Suntek, имеем большой опыт в предоставлении печатных плат, охватывающих такие материалы подложки, как FR4 (High TG), Teflon, Rogers, Ceramic и Aluminum.
Сертификаты:
Сертифицировано по ISO9001:2015, ISO13485:2016, IATF 16949:2016 и UL E476377,
Применения:
Наша продукция широко используется в коммуникационном оборудовании, силовой электронике, медицинских приборах, электронике безопасности, промышленном контроле, бытовой электронике и других областях.
Наша цель
Мы всегда стремимся поставлять продукцию по конкурентоспособным ценам, высокого качества и быстрой доставкой.
Наша поддержка
Мы обеспечиваем прозрачность затрат, совместное использование разбивки стоимости BOM.
У нас есть поставщики компонентов со всего мира.
У нас есть письменный процесс для информирования клиентов о любых задержках в графике или проблемах с качеством продукции, посредством:
(1) Процедура обслуживания клиентов
(2) Процедура RMA
(3) Отчеты 8D
(4) PDCA (Plan-Do-Check-Action) в обслуживании клиентов
Мы отвечаем на жалобы, проблемы и запросы в течение 24 часов, посредством:
(1) Еженедельные отчеты
(2) Команда поддержки клиентов для рассмотрения времени коммуникации
(3) Анкета удовлетворенности клиентов
Послепродажное обслуживание:
(1) Гарантийный срок 1 год на всю продукцию
(2) Бесплатный ремонт
(3) Быстрая замена дефектных деталей.
Наша основа - "Качество выигрывает рынок, идеи создают будущее".
Обзор возможностей:
| Слои: |
Жесткая печатная плата 2 - 40 + слоев, Жестко-гибкая печатная плата 1 - 10 слоев |
| Размер панели (макс.): |
21" x 24" |
| Толщина печатной платы: |
0,016" до 0,120" |
| Линии и зазоры: |
0,003" / 0,003" внутренние слои; 0,004" внешние слои |
| Размер отверстия: |
0,006" сквозное отверстие (готовый размер) и 0,004" скрытое переходное отверстие |
| Материалы: |
FR4, High Tg, Rogers, безгалогенный материал, Teflon, Polyimide |
| Поверхностные покрытия: |
ENi/IAu, OSP, бессвинцовый HASL, иммерсионное золото/серебро, иммерсионное олово |
| Специальные продукты: |

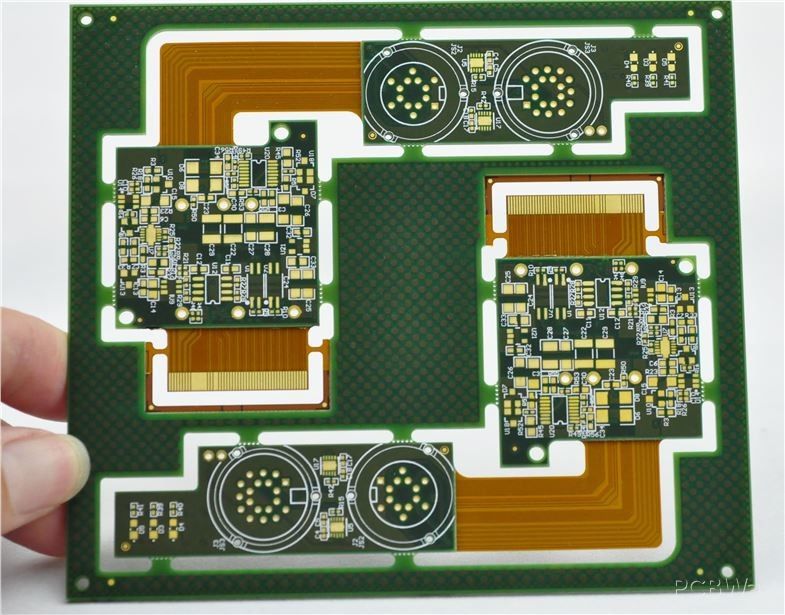

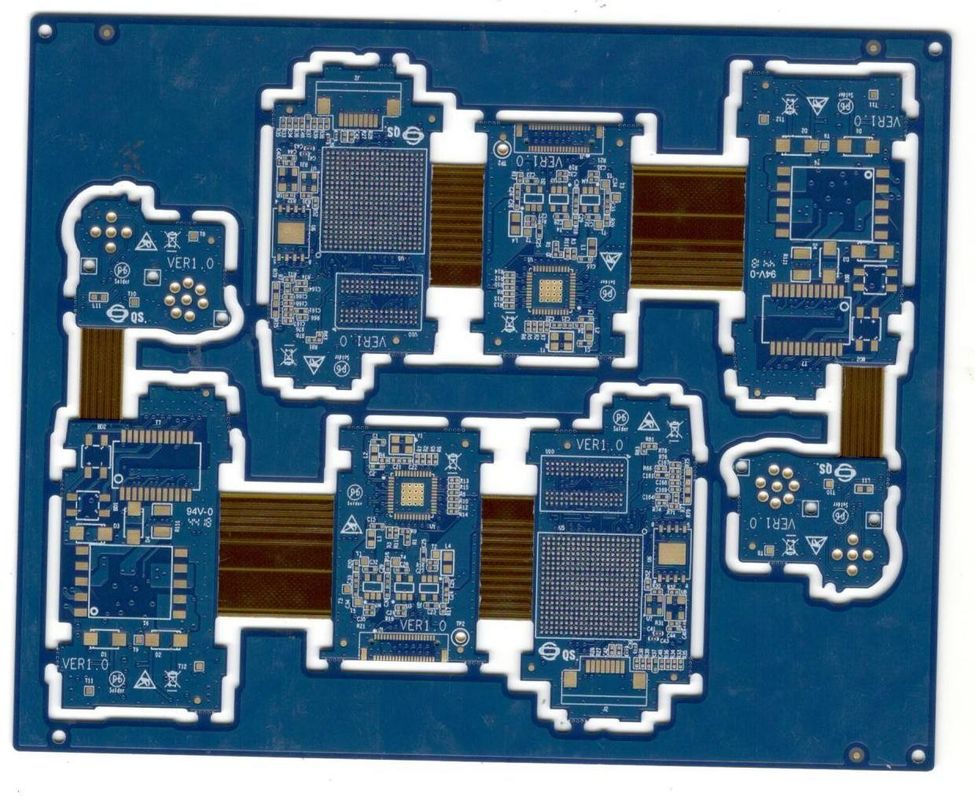

Слепые/скрытые переходные отверстия (HDI 2+N+2), Жестко-гибкие |
Высокоточная многослойная печатная плата
Материал: FR-4 1.6T1/1/1/1 OZ
Минимальная ширина линии /
Расстояние между линиями: 6/6 мил
Минимальная апертура: 0,3 мм
Поверхностное покрытие: черное маскирующее масло никель золото 6 слоев
Применение: Материнская плата управления бытовой техникой
Возможности PCBA:
-
Высота компонента: 0,2-25 мм
-
Мин. размер корпуса: 0201
-
Мин. расстояние между BGA: 0,25-2,0 мм
-
Мин. размер BGA: 0,1-0,63 мм
-
Мин. расстояние между QFP: 0,35 мм
-
Мин. размер сборки: (X*Y): 50*30 мм
-
Макс. размер сборки: (X*Y): 350*550 мм
-
Точность установки: ±0,01 мм
-
Диапазон установки: QFP, SOP, PLCC, BGA
-
Возможность установки: 0805, 0603, 0402, 0201
-
Доступна прессовая посадка с большим количеством контактов
-
Производительность SMT в день: 3 200 000 точек
Конкурентное преимущество:
-
Хорошая цена
-
Нет MOQ и бесплатный образец
-
Ориентация на производство малых и средних объемов
-
Быстрая и своевременная доставка
-
Хорошее качество и международные сертификаты
-
Отличное обслуживание клиентов
-
Разнообразные способы доставки
-
Собственное производство печатных плат
-
Широкий ассортимент поставляемых печатных плат
-
Комплексное обслуживание EMS под ключ, включая закупку материалов, сборку SMT и сквозных отверстий, сборку Box build
-
Признано UL и соответствует требованиям RoHS
FAQ:
В1. Какие файлы нужны для расчета стоимости печатной платы?
A: Файлы печатной платы (gerber)
В2. MOQ и какое самое быстрое время доставки?
A: В Suntek нет MOQ. мы можем обрабатывать как небольшие, так и большие объемы производства с гибкостью. Образцы требуют 3-5 рабочих дней, массовое производство требует 7-10 рабочих дней.
В3. Для расчета стоимости печатной платы, какой формат файлов вам нужен?
A: Gerber, Protel 99SE, DXP, PADS 9.5, AUTOCAD, CAM350 - все в порядке.
В4. Как тестировать платы PCB?
A: AOI, тестирование летающим щупом, тестирование тестовым приспособлением, FQC и т. д. для голых печатных плат
Наша поддержка
Мы обеспечиваем прозрачность затрат, совместное использование разбивки стоимости BOM.
У нас есть поставщики компонентов со всего мира.
У нас есть письменный процесс для информирования клиентов о любых задержках в графике или проблемах с качеством продукции, посредством:
(1) Процедура обслуживания клиентов
(2) Процедура RMA
(3) Отчеты 8D
(4) PDCA (Plan-Do-Check-Action) в обслуживании клиентов
Мы отвечаем на жалобы, проблемы и запросы в течение 24 часов, посредством:
(1) Еженедельные отчеты
(2) Команда поддержки клиентов для рассмотрения времени коммуникации
(3) Анкета удовлетворенности клиентов
Послепродажное обслуживание:
(1) Гарантийный срок 1 год на всю продукцию
(2) Бесплатный ремонт
(3) Быстрая замена дефектных деталей.
О Suntek:
Suntek Group - профессиональный поставщик в области EMS с комплексным решением для печатных плат, сборки печатных плат, сборки кабелей, сборки Mix. Technology и сборки корпусов. Сертифицировано по ISO9001:2015, ISO13485:2016, IATF 16949:2016 и UL E476377. Мы поставляем квалифицированную продукцию по конкурентоспособным ценам клиентам по всему миру.
