Мы предоставляем комплексное решение для сборки печатных плат и кабельных сборок, как под ключ, так и по схеме консигнации, при строгом соблюдении правил RoHS. Наш опыт работы включает в себя потребительскую электронику, промышленные изделия, телекоммуникации, медицинское оборудование и т. д. Независимо от того, идет ли речь о быстром прототипе, мелкосерийном или крупносерийном производстве.
Обзор возможностей:
|
Спецификации
|
Детали
|
|
Тип материала
|
FR-1, FR-4, CEM-1, алюминиевая облицовка
|
|
Толщина материала (мм)
|
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0
|
|
Количество слоев
|
от 1 до 8 слоев
|
|
Макс. размер платы
|
23.00” x 35.00”(580 мм * 900 мм)
|
|
Класс IPC
|
Класс II, Класс III, Класс 1
|
|
Кольцевое кольцо
|
5 мил/сторона или больше (мин. дизайн)
|
|
Финишное покрытие
|
Припой (HASL), бессвинцовый припой (HASL), ENIG (электролитический никель
иммерсионное золото), OSP, иммерсионное серебро, иммерсионное олово, иммерсионный никель,
твердое золото, другое
|
|
Вес меди
|
0.5OZ-2OZ
|
|
Ширина трассы/пробела
|
3 мил или больше
|
|
Зазор для сверления
|
0.1 мм (лазерное сверление)
|
|
Гальванические слоты
|
0.036 или больше
|
|
Наименьшее отверстие (готовое)
|
0.1 мм или больше
|
|
Золотые контакты
|
от 1 до 4 краев (золото от 30 до 50 микрон)
|
|
Шаг SMD
|
0.080” - 0.020” - 0.010”
|
|
Тип паяльной маски
|
LPI глянцевый, LPI-матовый, SR1000
|
|
Цвет паяльной маски
|
Зеленый, красный, синий, черный, белый, желтый
|
|
Цвет легенды
|
Белый, желтый, черный, красный, синий
|
|
Точка маршрутизации ЧПУ
|
Любая
|
|
Минимальная ширина маршрута
|
0.031”
|
|
Разметка
|
Прямые линии, разметка перемычек, край панели к краю, ЧПУ*
|
|
Золото корпуса
|
ТВЕРДОЕ*, ИММЕРСИОННОЕ* (до 50 МИКРОН ЗОЛОТА)
|
|
Формат файла данных
|
Gerber 274x со встроенной апертурой
|
|
Формат чертежа FAB.
|
DXF, HPGL, DWG, PDF, Gerber
|
|
E.T тестирование
|
Летающий пробник, односторонний, пластина 1up, зажимная оболочка, список сетей
|
|
Зенковка/зенковка
|
Доступно до диаметра 0.250
|
|
Контроль импеданса
|
Да
|
|
Слепые переходы/скрытые переходы
|
Да
|
|
Съемная маска
|
Да
|
|
Углерод
|
Да
|
Предлагаемые услуги:
- Инновационные процессы Rigid-Flex
- Наборы материалов премиум-класса
- Rigid-Flex с HDI
- Конструкция Loose Leaf
- Панели увеличенного размера
- Количество слоев до 40+
- Применение радиатора
Приложения:

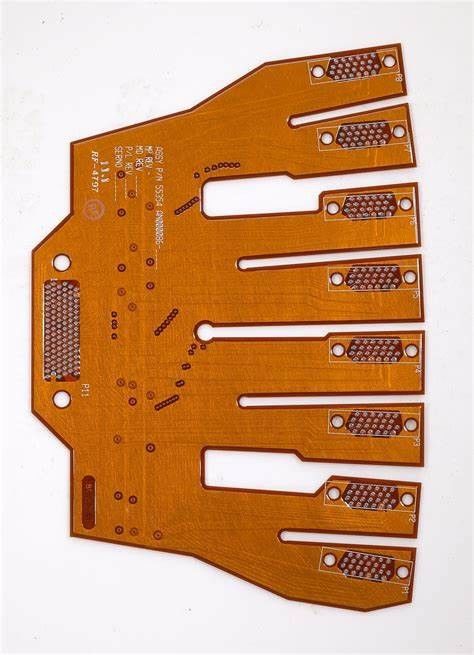

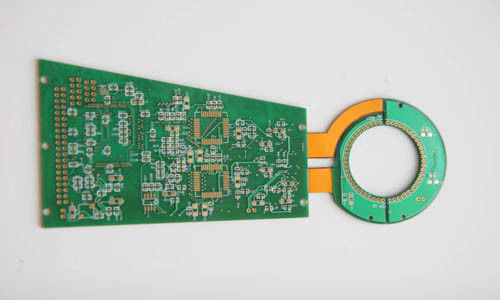

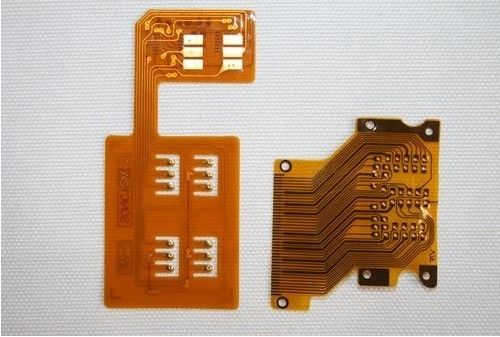

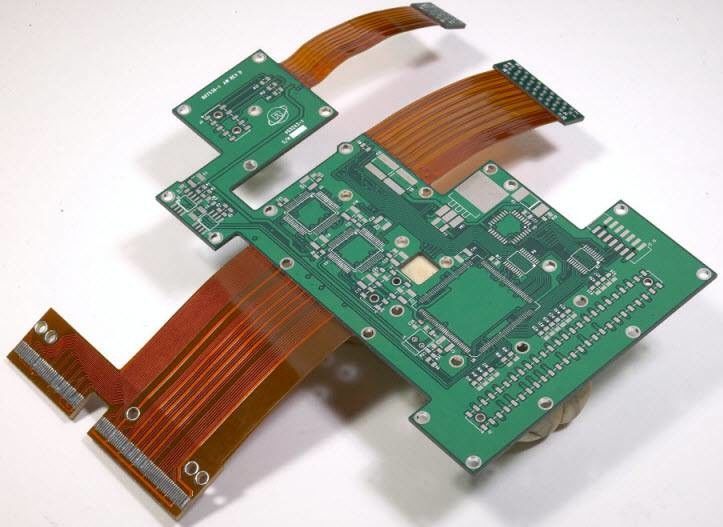

Гибкие печатные платы идеально подходят для применений, требующих лучшей производительности, высокой точности, прецизионности и регулярного изгиба. Применение гибких печатных плат включает в себя:
- Камеры
- Антиблокировочные тормоза
- Топливные насосы
- Ультразвуковые датчики
- Тестирование полупроводников
- Медицинские приборы
- Системы управления движением
- Спутники
- Авионика
- Аккумуляторные батареи
- Производственные устройства
- Системы подушек безопасности
Упаковка и доставка:
Упаковка и доставка гибкой сборки печатных плат
Упаковка:
Изделие Flexible PCB Assembly будет упаковано в прочную картонную коробку для обеспечения безопасной транспортировки. Коробка будет заклеена лентой для предотвращения повреждений во время транспортировки.
Изделие также будет обернуто пузырчатой пленкой для дополнительной защиты от возможных ударов и вибрации во время транспортировки.
Каждая коробка будет помечена названием продукта, количеством и инструкциями по обращению для облегчения идентификации и обработки.
Доставка:
Продукт будет отправлен через надежную и проверенную курьерскую службу для обеспечения своевременной и безопасной доставки клиенту.
Адрес доставки и контактная информация будут дважды проверены для обеспечения точной доставки. Продукт будет застрахован во время транспортировки для защиты от любых непредвиденных событий.
Номер отслеживания будет предоставлен клиенту после отправки продукта, что позволит ему отслеживать свой заказ и обеспечивать его безопасное прибытие.
При доставке клиент должен будет подписать посылку в качестве подтверждения получения.
Наша цель
Мы всегда стараемся поставлять продукцию по конкурентоспособным ценам, высокого качества и быстрой доставкой.
Наша поддержка
Мы обеспечиваем прозрачность затрат, совместное использование разбивки затрат на BOM
У нас есть поставщики компонентов со всего мира.
У нас есть письменный процесс, чтобы информировать клиентов о любых задержках в графике или проблемах с качеством продукции, путем:
(1) Процедура обслуживания клиентов
(2) Процедура RMA
(3) Отчеты 8D
(4) PDCA (Plan-Do-Check-Action) в обслуживании клиентов
Мы отвечаем на жалобы, проблемы и запросы в течение 24 часов, путем:
(1) Еженедельные отчеты
(2) Команда поддержки клиентов для рассмотрения времени общения
(3) Анкета удовлетворенности клиентов
Послепродажное обслуживание:
(1) Гарантийный срок 1 год на всю продукцию
(2) Бесплатный ремонт
(3) Быстрая замена дефектных деталей.
