Место происхождения:
Китай
Фирменное наименование:
Suntek Electronics Co., Ltd
Сертификация:
ISO9001 ISO13485 IATF16949 UL
Номер модели:
2024-PCBA-034

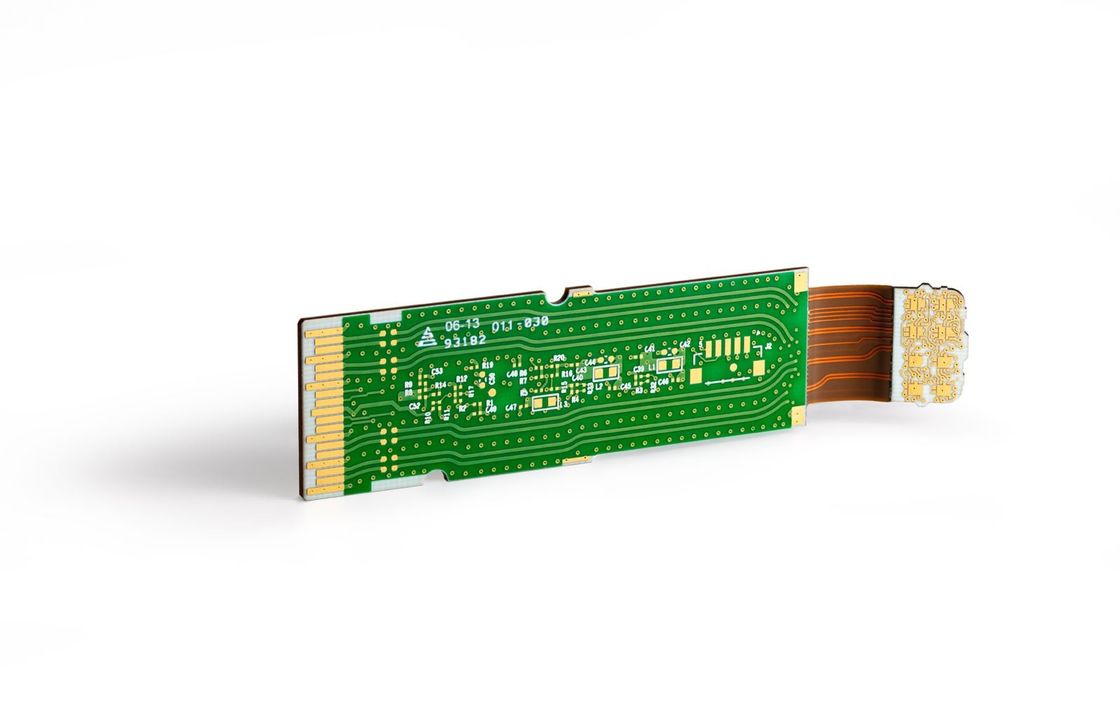

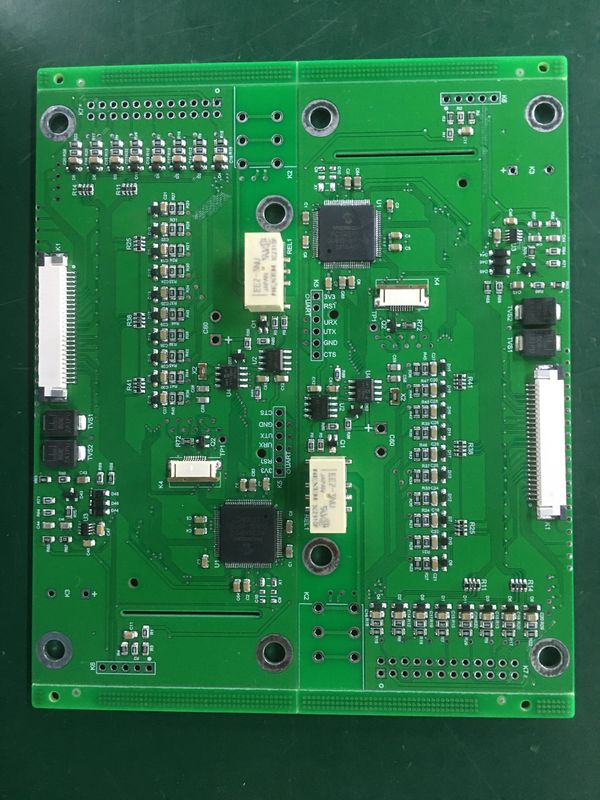

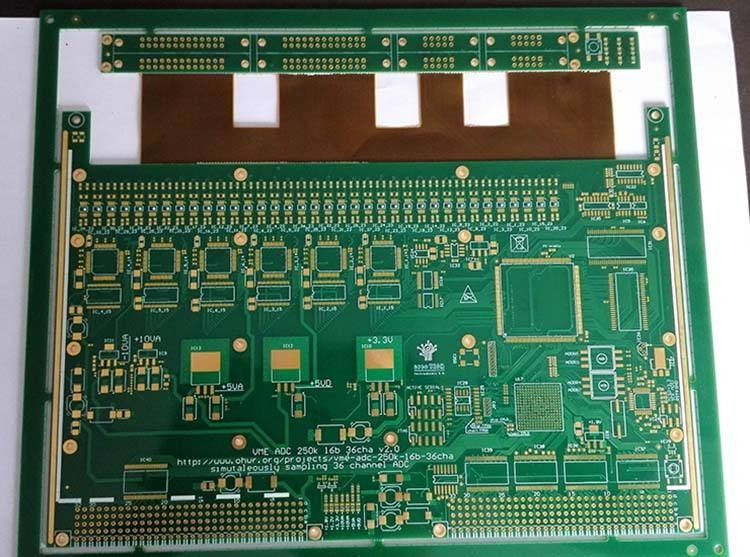

Передовое производство печатных плат, сборка, твердое золото, ENIG, медное металлическое покрытие, интегрированная высокоскоростная
Мы предоставляем SMT, THT и окончательную сборку с ICT и функциональным тестированием продукта.
Suntek предоставляет комплексное решение для всех ваших потребностей в услугах по производству электроники, начиная от быстрого прототипирования и заканчивая крупносерийным производством. Мы можем выявлять проблемы с дизайном и/или производством на этапе прототипа и решать их (по согласованию с вами) до перехода к производству.
В то время как многие производители печатных плат утверждают, что предлагают превосходные услуги по сборке печатных плат, Suntek на самом деле выполняет то, что обещает. Наша услуга по сборке печатных плат под ключ или по контракту сертифицирована по стандарту ISO ISO9001:2015 и соответствует требованиям RoHS. Мы обрабатываем проекты SMD, сквозных отверстий и смешанной сборки, а также предлагаем бесплатные проверки DFM вместе с функциональным тестированием в соответствии с вашими конкретными требованиями. Наши возможности PCBA перечислены ниже:
Обзор возможностей:
Технические характеристики | Детали |
Тип материала | FR-1, FR-4, CEM-1, алюминиевая облицовка |
Толщина материала (мм) | 0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0 |
Количество слоев | от 1 до 8 слоев |
Макс. размер платы | 23.00” x 35.00”(580 мм * 900 мм) |
Класс IPC | Класс II, Класс III, Класс 1 |
Кольцевое кольцо | 5 мил/сторона или больше (мин. дизайн) |
Финишное покрытие |
Припой (HASL), бессвинцовый припой (HASL), ENIG (электролитический никель иммерсионное золото), OSP, иммерсионное серебро, иммерсионное олово, иммерсионный никель, твердое золото, другое |
Вес меди | 0.5OZ-2OZ |
Ширина трассы/пробела | 3 мил или больше |
Зазор для сверления | 0.1 мм (лазерное сверление) |
Покрытые слоты | 0.036 или больше |
Наименьшее отверстие (готовое) | 0.1 мм или больше |
Золотые пальцы | от 1 до 4 краев (от 30 до 50 микрон золота) |
Шаг SMD | 0.080” - 0.020” - 0.010” |
Тип паяльной маски | LPI глянцевый, LPI-матовый, SR1000 |
Цвет паяльной маски | Зеленый, красный, синий, черный, белый, желтый |
Цвет легенды | Белый, желтый, черный, красный, синий |
Точка маршрутизации ЧПУ | Любой |
Минимальная ширина маршрута | 0.031” |
Разметка | Прямые линии, разметка прыжками, край панели к краю, ЧПУ* |
Золото корпуса | ТВЕРДОЕ*, ПОГРУЖЕНИЕ* (до 50 МИКРОН ЗОЛОТА) |
Формат файла данных | Gerber 274x с встраиваемой апертурой |
Формат чертежа FAB. | DXF, HPGL, DWG, PDF, Gerber |
E.T тестирование | Летающий пробник, односторонний, пластина 1up, зажимная оболочка, список сетей |
Зенковка/зенковка | Доступно до 0.250 диаметра |
Контроль импеданса | Да |
Слепые переходы/захороненные переходы | Да |
Отслаивающаяся маска | Да |
Углерод | Да |
Особенности:
Печатная плата с межсоединениями высокой плотности
Усовершенствованная печатная плата межсоединений
Многослойная печатная плата
Количество слоев: 6-слойная
Контролируемый импеданс: Да
Небольшой размер: 300 * 210 мм
Высокая точность
Разнообразные варианты цвета: белый, черный, желтый, красный, синий и т. д.
Высокая надежность
Приложения:
Плата HDI PCB Nanocircuit: революция в потребительской электронике
Миниатюризация | Высокая производительность | Процесс погружения в золото
Плата HDI PCB Nanocircuit — это передовая технология межсоединений, которая меняет правила игры в мире потребительской электроники. Благодаря конструкции межсоединений высокой плотности эта плата PCB способна удовлетворить растущий спрос на более компактные и мощные устройства.
Плата межсоединений HDI использует новейший процесс погружения в золото, обеспечивая превосходное качество и надежность. Она проходит 100% тестирование, чтобы гарантировать соответствие каждой платы самым высоким стандартам производительности. Благодаря функции контроля импеданса эта плата PCB способна поддерживать целостность сигнала и минимизировать помехи, что делает ее идеальной для высокоскоростных цифровых схем.
Одним из ключевых преимуществ платы HDI PCB Nanocircuit является ее способность к миниатюризации. По мере развития технологий растет спрос на более компактные устройства. Благодаря конструкции межсоединений высокой плотности эта плата PCB способна вместить больше компонентов в меньшем пространстве, что делает ее идеальным выбором для компактной потребительской электроники, такой как смартфоны, планшеты и носимые устройства.
Плата HDI PCB Nanocircuit не только обеспечивает миниатюризацию, но и обеспечивает высокую производительность. Ее передовая технология межсоединений обеспечивает более быструю и эффективную передачу данных, что делает ее идеальной для высокоскоростных цифровых схем. Это делает ее идеальным выбором для потребительской электроники, требующей высокой вычислительной мощности, такой как игровые приставки, ноутбуки и устройства умного дома.
Применение платы HDI PCB Nanocircuit не ограничивается потребительской электроникой. Она также широко используется в таких отраслях, как аэрокосмическая, медицинская и автомобильная, где важны высокая производительность и надежность. Благодаря своей универсальности и превосходному качеству эта плата PCB стала лучшим выбором для различных применений.
Доступная в различных цветах шелкографии, таких как белый, черный, желтый, красный, синий и другие, плата HDI PCB Nanocircuit также может быть настроена в соответствии с конкретными требованиями дизайна. Ее гладкий и компактный дизайн делает ее не только функциональной, но и визуально привлекательной.
В заключение, плата HDI PCB Nanocircuit меняет правила игры в мире потребительской электроники. Ее возможности миниатюризации, высокая производительность и надежность делают ее идеальным выбором для широкого спектра применений. Благодаря передовой технологии межсоединений и процессу погружения в золото эта плата PCB предлагает лучшее качество и производительность, устанавливая новый стандарт для печатных плат межсоединений высокой плотности.
Упаковка и доставка:
Упаковка и доставка платы HDI PCB:
Наши платы HDI PCB тщательно упаковываются и отправляются, чтобы обеспечить их безопасное прибытие к вашей двери. Вот разбивка нашего процесса упаковки и доставки:
Упаковка:
Доставка:
Благодаря нашей тщательной упаковке и надежным способам доставки вы можете быть уверены, что ваши платы HDI PCB прибудут к вашей двери в идеальном состоянии. Если у вас есть какие-либо вопросы о нашем процессе упаковки и доставки, пожалуйста, не стесняйтесь обращаться к нам. Мы всегда рады помочь вам с любыми проблемами.
Наша поддержка
Мы обеспечиваем прозрачность затрат, совместное использование разбивки затрат BOM
У нас есть поставщики компонентов со всего мира.
У нас есть письменный процесс, чтобы информировать клиентов о любых задержках в графике или проблемах с качеством продукции, путем:
(1) Процедура обслуживания клиентов
(2) Процедура RMA
(3) Отчеты 8D
(4) PDCA (Plan-Do-Check-Action) в обслуживании клиентов
Мы отвечаем на жалобы, проблемы и запросы в течение 24 часов, путем:
(1) Еженедельные отчеты
(2) Команда поддержки клиентов для рассмотрения времени общения
(3) Анкета удовлетворенности клиентов
Послепродажное обслуживание:
(1) Гарантийный срок 1 год на всю продукцию
(2) Бесплатный ремонт
(3) Быстрая замена дефектных деталей.
Наша цель
Мы всегда стараемся поставлять продукцию по конкурентоспособным ценам, высокого качества и быстрой доставкой.
