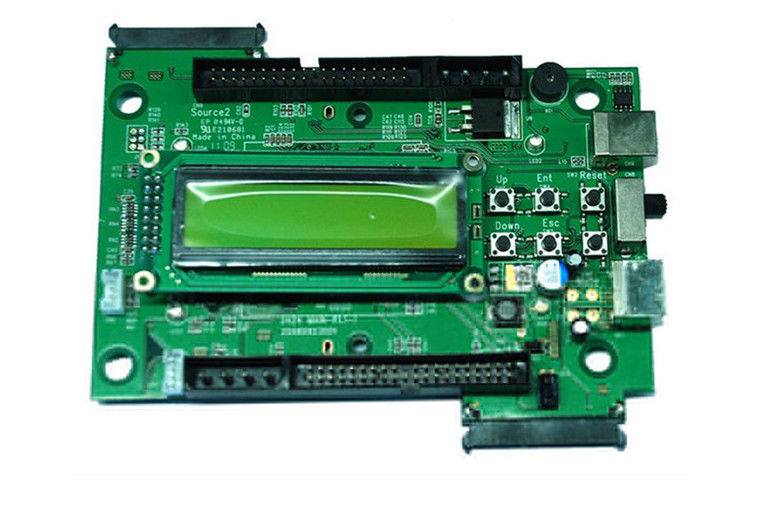

Сервис по изготовлению прототипов ПКБ с использованием материалов из ПТФЕ, идеально подходит для точных электронных приложений

Группа Suntek является ведущим поставщиком в области EMS с универсальным решением для сборки PCB/FPC, сборки кабелей, сборки смешанных технологий и зданий Box.

Suntek Electronics Co., Ltd, как основной завод, расположенный в провинции Хунань, Китай;

BLSuntek Electronics Co., Ltd, как новое предприятие, расположенное в провинции Кандал, Камбоджа.

Согласно ISO9001:2015,ISO13485:2016, сертифицированный по стандартам IATF 16949:2016 и UL E476377,

Мы поставляем качественные продукты по конкурентоспособной цене клиентам по всему миру.

Описание продукта:

Наш продукт PCB Manufacturing широко используется в различных электронных устройствах и системах связи.Надежная производительность и настраиваемые характеристики наших печатных плат делают их важным компонентом в электронной промышленностиСочетание передовых методов производства, разнообразных вариантов слоев и гибких конструкций досок гарантирует, что каждый продукт соответствует строгим стандартам качества и отраслевым сертификациям.

Подводя итог, наш сервис производства печатных плат выделяется своей универсальностью, точностью и возможностями интеграции.и минимальной толщиной препрег 0.06 мм, мы обслуживаем широкий спектр электронных приложений.платы высокопроизводительных схем, готовые к немедленному использованиюВ сочетании с логистикой, отвечающей требованиям клиента, мы предоставляем индивидуальный производственный опыт, который идеально соответствует целям и срокам вашего проекта.

Особенности:

• Наименование продукта: PCB Manufacturing
• Маска для сварки: зеленая
• Варианты контура ПКБ: квадратный, круглый, нерегулярный (с джигами)
• Диапазон толщины: от 0,8 до 2,0 мм
• Стандартная толщина: 2,0 мм
• Минимальная толщина PP: 0,06 мм
• Специализация в области производства гибких платок
• Производство высококачественных печатных плат
• Производство надежных жестких пластин

Технические параметры:

Применение:

Изготовление печатных плат играет решающую роль в разработке и производстве современных электронных устройств.предназначен для удовлетворения различных потребностей различных случаев применения и сценариевЗеленая сварная маска не только обеспечивает отличную защиту от окисления и повреждения окружающей среды, но также улучшает процесс визуального осмотра во время сборки,что делает его идеальным для производства высококачественных электронных печатных плат.

Одной из отличительных особенностей нашего продукта являются его специальные возможности, включая покрытие пальцем золотом, возможность очистки сварной маски и интеграцию углеродного чернил.Золотая пальцевая покрытие имеет важное значение для приложений, требующих надежных контактов края, обычно используемые в высокоскоростных устройствах связи, материнских платах компьютеров и расширительных картах.что делает его идеальным для разработки прототипов и небольших серийных производств, где гибкость и точность являются первостепеннымиИнтеграция углеродного чернил обеспечивает отличную проводимость и долговечность, что делает его подходящим для сенсорных панелей, гибких схем и других специализированных электронных приложений.

Наш продукт для производства печатных плат поддерживает минимальную толщину препрегра 0,06 мм, что позволяет создавать сверхтонкие и компактные конструкции, которые имеют решающее значение в портативной и носимой электронике.Терпимость ±0.1 мм обеспечивает высокую точность и консистенцию, что необходимо для сложных многослойных плат и высокоплотных соединений.наши ПХБ могут вмещать различные текущие несущие мощности и требования теплового управления, что делает их универсальными для использования в автомобильной электронике, промышленной технике, потребительской электронике и телекоммуникационном оборудовании.

Наша услуга по производству печатных плат по заказу разработана для удовлетворения конкретных требований клиентов, независимо от того, требуют ли они отдельных прототипов или серийного производства.в сочетании с передовыми методами изготовления, гарантирует, что каждая изготовленная печатная плата соответствует строгим стандартам качества и критериям производительности.Установленные производители, ищущие надежное производство электронных печатных плат, и научно-исследовательские учреждения, работающие над прототипами передовых технологий.

Подводя итог, наш производственный продукт для печатных плат с зеленой маской сварки, специализированными вариантами покрытия и чернил, точным контролем толщины и толерантности,и настраиваемый вес меди идеально подходит для широкого спектра электронных приложенийОт потребительской электроники и автомобильных систем до промышленного управления и телекоммуникаций, наши решения по изготовлению печатных плат обеспечивают надежность, точность,и настройки, необходимые для воплощения ваших электронных проектов в жизнь.

Настройка:

Наш продукт PCB Manufacturing предлагает обширные услуги по настройке для удовлетворения ваших конкретных требований.с поддержкой от 1 до 48 слоев для размещения сложных конструкций и с высокой плотностью цепейСтандартная толщина наших печатных плат составляет 2,0 мм, что обеспечивает надежную механическую прочность и долговечность для различных применений.

Мы предлагаем диапазон базовых весов меди от 1/4oz до 2oz, что позволяет вам выбрать оптимальную толщину меди для ваших потребностей в электрической производительности.Наш производственный процесс поддерживает строгую толерантность ± 0.1 мм для обеспечения точности и надежности на протяжении всего процесса изготовления печатных плат.

Чтобы защитить схемы и повысить сварку, наши печатные платы имеют в качестве стандартного элемента зеленую маску сварки, обеспечивающую отличную изоляцию и эстетическую привлекательность.Наши полнофункциональные производственные возможности PCB Assembly позволяют получать полностью собранные и протестированные платы., оптимизируя процесс производства.

Выберите наши услуги по настройке PCB для высококачественных, надежных и точно изготовленных многослойных печатных плат, соответствующих спецификациям вашего проекта.

Поддержка и услуги:

Наш продукт PCB Manufacturing поставляется с всеобъемлющей технической поддержкой и услугами для обеспечения бесперебойного производства и высококачественных результатов.Наша экспертная команда готова помочь вам с руководствами по проектированиюМы предоставляем подробную документацию, включая правила проектирования, производственные примечания,и процедуры тестирования, чтобы помочь вам достичь оптимальной производительности.

В дополнение к технической помощи мы предлагаем такие услуги, как производство прототипов, быстрое производство и индивидуальные решения, адаптированные к вашим конкретным требованиям.Наши меры контроля качества включают строгий контроль и тестирование, чтобы гарантировать надежность и соответствие отраслевым стандартам.

Если вам нужна поддержка на начальном этапе проектирования или помощь с крупномасштабным производством,Наша специализированная команда поддержки стремится предоставить своевременные и эффективные решения для удовлетворения ваших бизнес-потребностей.

Упаковка и перевозка:

Наши печатные платы тщательно упакованы для обеспечения максимальной защиты во время транспортировки. Каждая плата помещается в антистатический пакет для предотвращения повреждения электростатическим разрядом.Затем ПХБ закрепляются в прочной, подушевая коробка, предназначенная для поглощения ударов и предотвращения движения внутри упаковки.

Для повышения безопасности в зависимости от количества и размера заказа используются несколько слоев защитных материалов, таких как пенная или пузырьковая оболочка.Все пакеты находятся на четкой маркировке с инструкциями по обращению, чтобы обеспечить тщательную доставку.

Мы предлагаем разнообразные варианты доставки, включая стандартные, экспрессные и экспресс-сервисы, чтобы соответствовать вашим срокам.Отслеживание информации предоставляется для всех грузов, так что вы можете отслеживать статус доставки в режиме реального времени.

Наши логистические партнеры надежны и опытны в обращении с электронными компонентами, гарантируя, что ваши печатные платы прибывают вовремя и в идеальном состоянии, в любой точке мира.

Часто задаваемые вопросы

Q1: Какие виды материалов PCB вы предлагаете?

A1: Мы предлагаем различные материалы для печатных плат, включая FR4, CEM-1, Rogers, Алюминий и гибкие субстраты для удовлетворения различных требований к применению.

Вопрос 2: Каково типичное время обработки для производства ПКБ?

A2: Наше стандартное время обработки составляет от 5 до 10 рабочих дней, в зависимости от сложности и количества заказа.

Q3: Какой максимальный размер PCB и количество слоев вы можете изготовить?

A3: Мы можем изготавливать печатные платы размером до 600 мм х 600 мм и поддерживать многослойные платы до 32 слоев для размещения сложных схематических конструкций.

Q4: Можете ли вы предоставить услуги по сборке PCB наряду с производством?

A4: Да, мы предлагаем полные услуги по сборке ПКБ, включая SMT, проходную сборку и сборку смешанных технологий для доставки полностью собранных и протестированных плат.

Q5: Какие форматы файлов вы принимаете для производства ПКБ?

A5: Мы принимаем стандартные форматы файлов в отрасли, такие как Gerber (RS-274X), Excelon файлы сверла, и BOM (Билль о материалах) файлы, чтобы обеспечить точное производство вашего PCB.
